保定環(huán)氧地坪主要采用水作為其分散介質(zhì)，除了比較綠色環(huán)保之外，在實用性能方面也非常優(yōu)越，可適用于沒有施工防水層的一樓或地下室的地面裝飾，也可適用于對施工時氣味有要求的場所，尤其食品藥品等行業(yè)。那么，隨著環(huán)氧地坪的廣泛應(yīng)用，我們應(yīng)重視地坪施工中的哪些問題呢？

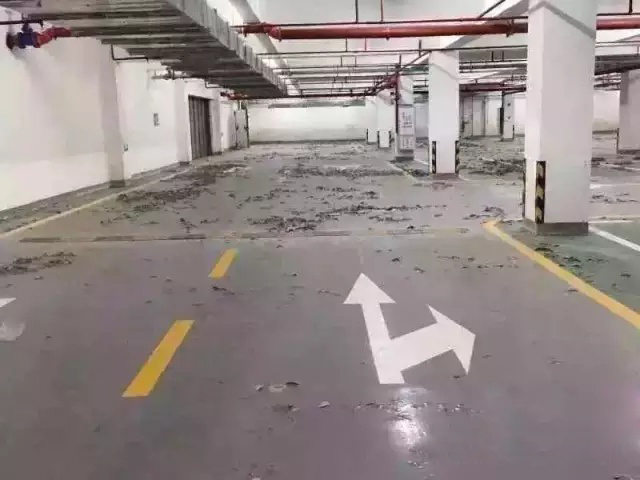

1、底漆脫落

通常情況下，保定環(huán)氧地坪涂料由于以水為稀釋劑，表面張力較大，與底材的潤濕能力不足，造成底漆與底材附著力下降而脫落。此外，施工前，底材灰塵等清理不徹底也易引起附著力下降。

解決方法：

選擇滲透能力較好的水性環(huán)氧樹脂；調(diào)整好適當(dāng)粘度和固體含量；制漆時適當(dāng)加入潤濕流平劑；為提高結(jié)合力，底涂施工時必須采用滾涂方式，不能刮涂。同時，保定環(huán)氧地坪材料中甲乙組份現(xiàn)場混合簡便、相容性好、粒徑均勻?qū)Φ撞臐B透和固化性能較好。

2、中間層龜裂、翹皮

水性環(huán)氧樹脂甲乙組份固體含量太低；中涂加水量、加砂和加粉量太大。這時，雖然具有和油性環(huán)氧類似的刮涂粘度，但有效物質(zhì)少，不足以潤濕和包裹底材及填充料。

解決辦法：

保定環(huán)氧地坪生產(chǎn)時固定加水量、成品漆不需要加水。現(xiàn)場加粉、加砂量要準(zhǔn)確；施工時要保持空氣流通。較厚的涂層可添加水泥和石英砂。

3、面層有滾筒印、光澤不均勻

涂料顏料分散不足；甲乙組份混合后，放置時間過長，材料性能發(fā)生變化。

解決辦法：

保定環(huán)氧地坪面漆甲乙組份混合后要求在30-40分鐘內(nèi)用完，現(xiàn)場空氣流通、涂層厚度均勻。

4、面層部分強度差，掉粉

環(huán)氧樹脂材料現(xiàn)場混合攪拌后，在較長時間沒有用完，涂料內(nèi)部分子增大，成膜性能下降，導(dǎo)致涂層強度下降。

解決辦法：

水性環(huán)氧樹脂甲乙組份現(xiàn)場混合攪拌后，材料在規(guī)定時間內(nèi)用完。

5、面層龜裂、翹皮問題

保定環(huán)氧地坪面漆涂裝后5～7小時局部低洼或較厚部分不干，1～2天后表面龜裂、翹皮。

解決辦法：

現(xiàn)場控制空氣濕度，并保持良好通風(fēng)，涂裝時厚度盡量一致。
